Редукционный клапан пропорционального давления FUXEON® обеспечивает пропорциональное регулирование давления посредством своей внутренней поршневой конструкции. Благодаря выбираемому соотношению давления, номинальному рабочему давлению 1,6 МПа, материалам из ковкого чугуна или нержавеющей стали и фланцевым соединениям он подходит для систем водоснабжения в зданиях и промышленных предприятиях, требующих пропорционального снижения давления.
ФУКСЕОН®Редукционный клапан пропорционального давленияпредназначен для снижения давления воды за счет разницы между эффективными площадями давления на обоих концах внутреннего поршня. Как специализированный видредукционный клапан давления, он создает фиксированную пропорциональную зависимость между давлением на входе и выходе. Он отлично подходит для металлургической, нефтяной, гидравлической систем, установок для проверки давления воды, систем водоснабжения жилых домов и систем водоснабжения высотных зданий.

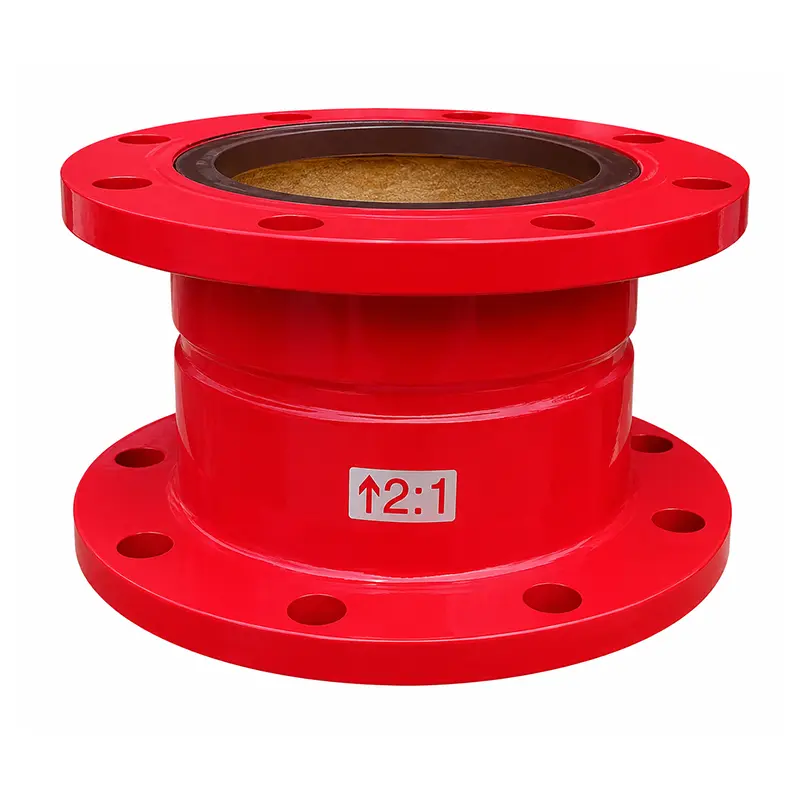

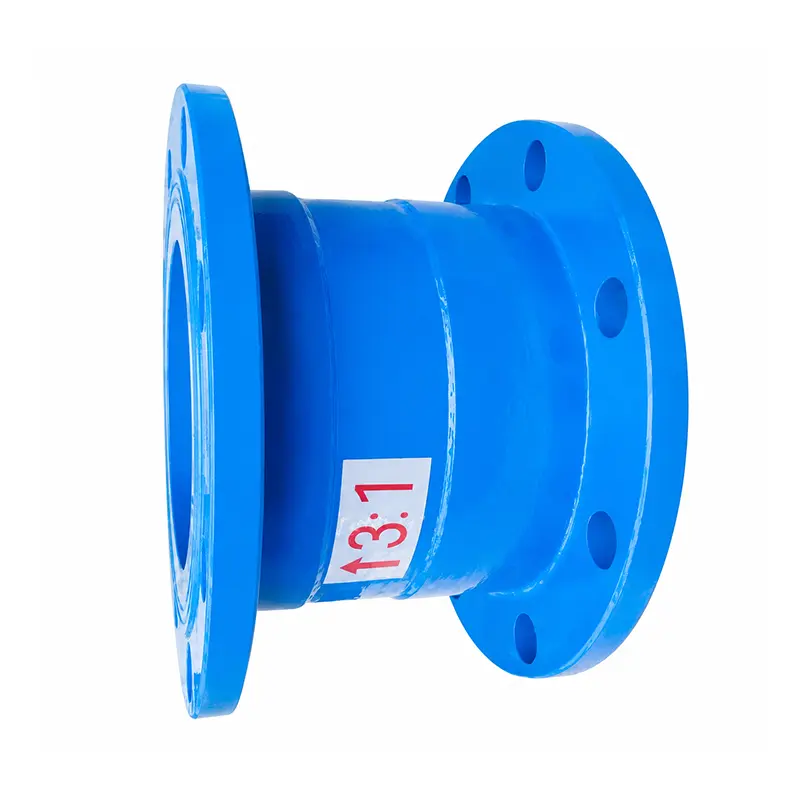

Доступные коэффициенты снижения давления включают 2:1, 3:1, 4:1, 3:2 и 5:2. Клапан может снижать как динамическое, так и статическое давление и идеально подходит для трубопроводных систем на водной основе, требующих пропорционального регулирования давления.
Принцип работы

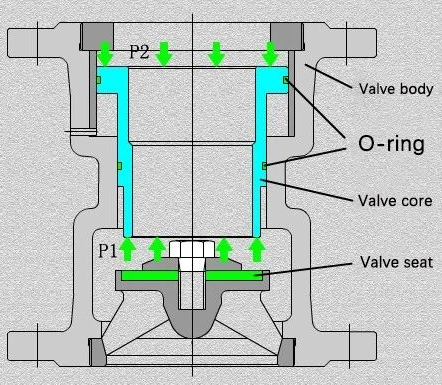

Клапан работает строго в соответствии с балансом сил между различными эффективными площадями поршня. Поскольку две эффективные площади различны, давления на входе и выходе поддерживают заданное пропорциональное соотношение. В отличие от стандартных клапанов, выходное давление изменяется вместе с входным давлением, а не остается полностью постоянным.
П1×С1 = П2×С2
П1/П2: Давление на входе и выходе С1/С2: Области эффективного давления на обоих концах поршня
Степень снижения давления определяется соответствием внутреннего сердечника клапана и гильзы цилиндра. Различные размеры компонентов создают разные площади эффективного давления. Это соотношение является конструктивным параметром и не может постоянно регулироваться во время эксплуатации. Другая степень давления требует соответствующей конфигурации сердечника клапана и гильзы цилиндра.
Сравнение продуктов: какой клапан вам нужен?
Различные конструкции редукционных клапанов подходят для различных системных требований. Следующее сравнение поможет покупателям выбрать подходящий метод регулирования давления.
Редукционный клапан пропорционального давления
Контроль давленияФиксированное соотношение внутренней площади поршня
Выходное давлениеИзменяется пропорционально впускному каналу
Степень давленияФиксированное структурное соотношение
Сложность системыОтносительно просто
ОбслуживаниеОтносительно низкий
Лучшее дляЗонирование давления и фиксированные отношения
Регулируемый редукционный клапан давления
Контроль давленияПружинно-клапанный механизм
Выходное давлениеПоддерживает заданное давление
Степень давленияРегулируемый
Сложность системыУмеренный
ОбслуживаниеУмеренный
Лучшее дляОбщестроительные/промышленные системы
Редукционный клапан с пилотным управлением
Контроль давленияПилотный клапан управляет главным клапаном
Выходное давлениеУправляется через пилотную систему
Степень давленияРегулируемый
Сложность системыБолее сложный
ОбслуживаниеВыше за счет пилотных компонентов
Лучшее дляКрупнопоточные и сложные системы
Технические данные
Стандартный
ГБ/Т 21386-2008
Номинальный диаметр
Доступные размеры DN должны быть подтверждены в соответствии с выбранной моделью.
Номинальное рабочее давление
1,6 МПа
Минимальное давление открытия
0,2 МПа для 2:1 / 0,3 МПа для 3:1
Степень давления
2:1, 3:1, 4:1, 3:2, 5:2
Материал корпуса клапана
Ковкий чугун, нержавеющая сталь
Среда и температура
Вода, ≤80°C
Связь
фланцевый
Производительность и контроль качества
На гидравлические характеристики влияют номинальный диаметр, давление на входе, степень сжатия, скорость потока и сопротивление трубопровода. По мере увеличения расхода также может измениться потеря давления на клапане и трубопроводе. Для точного технического выбора номинальный диаметр, рабочий расход, диапазон входного давления и необходимое выходное давление следует учитывать вместе.

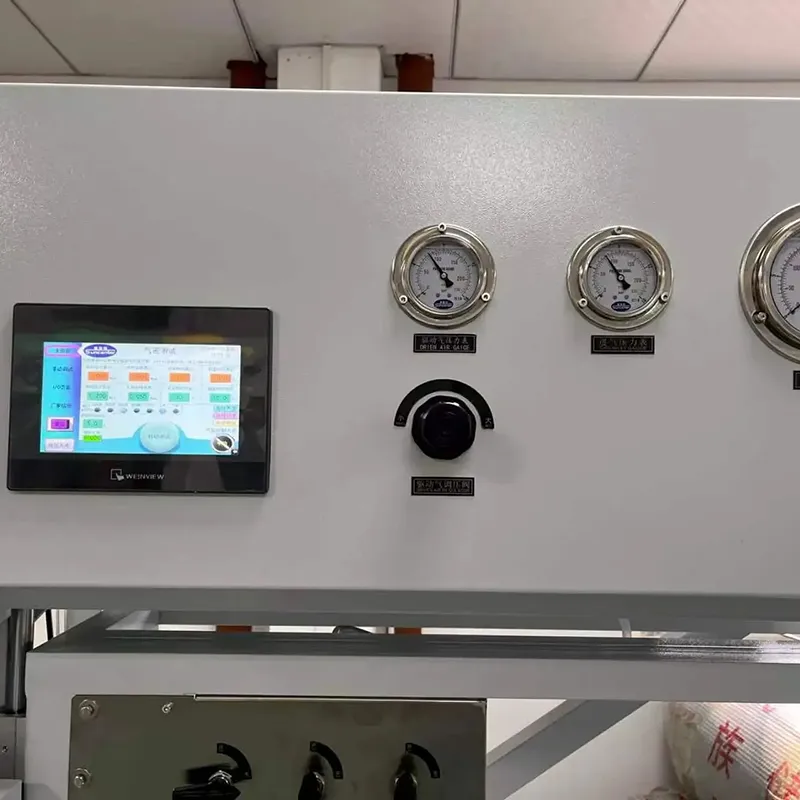

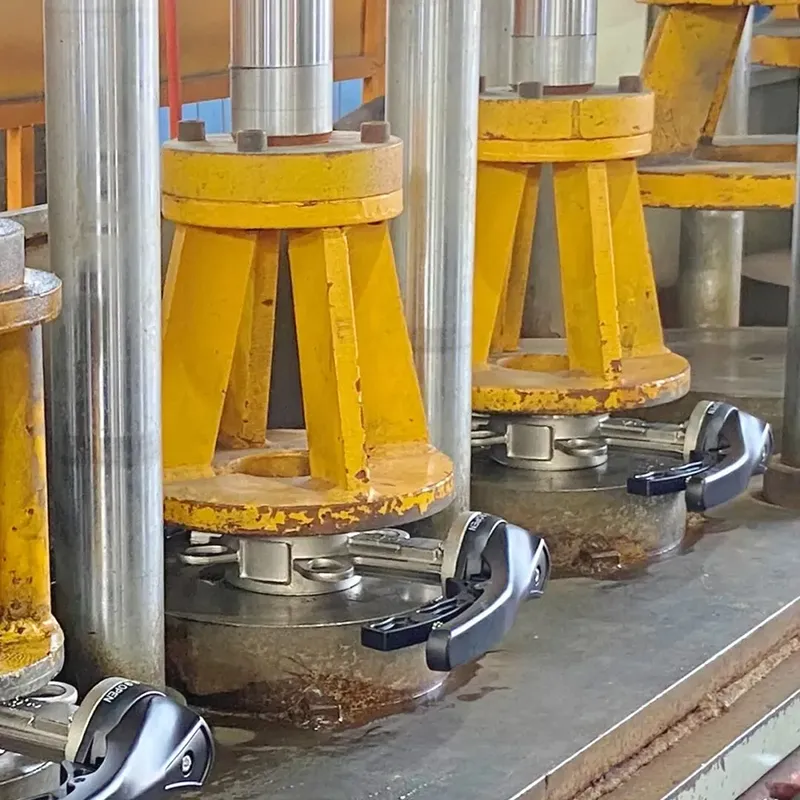

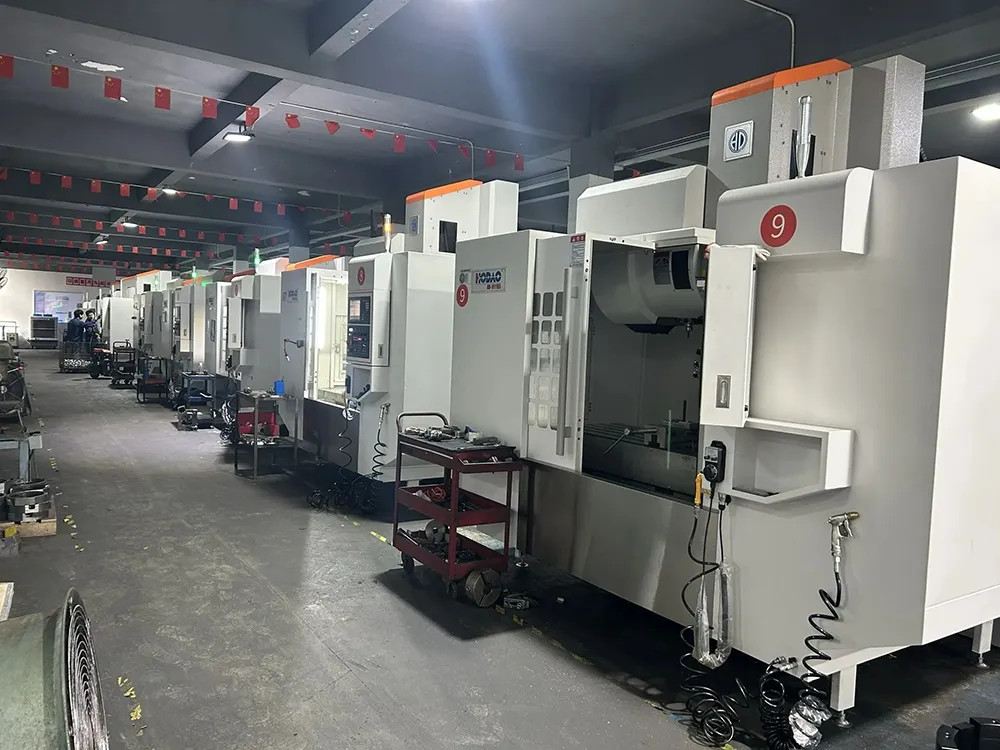

FUXEON® располагает множеством обрабатывающих и производственных мощностей и может производить несколько тысяч редукционных клапанов в месяц. Каждый готовый клапан проходитИспытание давлением 2,4 МПа с выдержкой 5 минут.для проверки прочности клапана и качества уплотнения перед поставкой. Наши объекты имеютИСО 9001, ИСО 14001 и ИСО 45001.сертификаты.
Требования к установке
⚠️ Важные советы по установке
1. Перед установкой трубопровод следует очистить. АФильтр Y-типаДОЛЖЕН быть установлен выше по потоку, чтобы предотвратить попадание мусора в клапан.
2. Задвижкиилидисковые затворыследует устанавливать до и после клапана для облегчения обслуживания. 3. Для систем, требующих непрерывной подачи воды, можно установить параллельно два клапана одного номинального диаметра. 4. Небольшое отверстие на корпусе клапана НЕ должно быть обращено вверх, так как вода или мусор, попадающие в отверстие, могут повлиять на работу клапана.
Приложения
Редукционный клапан пропорционального давления подходит для металлургии, нефтяных систем, гидравлических систем, установок для проверки давления воды, систем водоснабжения жилых домов и высотных зданий. Он очень эффективен в приложениях по зонированию давления, где давление ниже по потоку должно поддерживать строгую пропорциональную связь с давлением вверх по потоку, плавно работая с вашимпожарные насосыили муниципальные линии снабжения.
Часто задаваемые вопросы
Можно ли скорректировать соотношение?
Нет. Степень снижения давления определяется внутренними размерами сердечника клапана и гильзы цилиндра. Чтобы изменить соотношение, необходимо изменить соответствующую внутреннюю конфигурацию компонента.
Постоянно ли давление на выходе?
Нет. Выходное давление изменяется пропорционально входному давлению в соответствии с заданным коэффициентом снижения давления.
Как выбирается соотношение?
Для бытовых систем водоснабжения соотношение обычно не превышает 3:1; для систем противопожарной защиты не более 4:1; а для систем горячего водоснабжения - не более 2,5:1.
Как выбирается размер клапана?
Номинальный диаметр следует выбирать в зависимости от размера трубопровода, скорости потока, давления на входе, требований к давлению на выходе и условий эксплуатации. Пожалуйстасвяжитесь с нашими инженерамидля подтверждения размера DN.
