Тихий обратный клапан

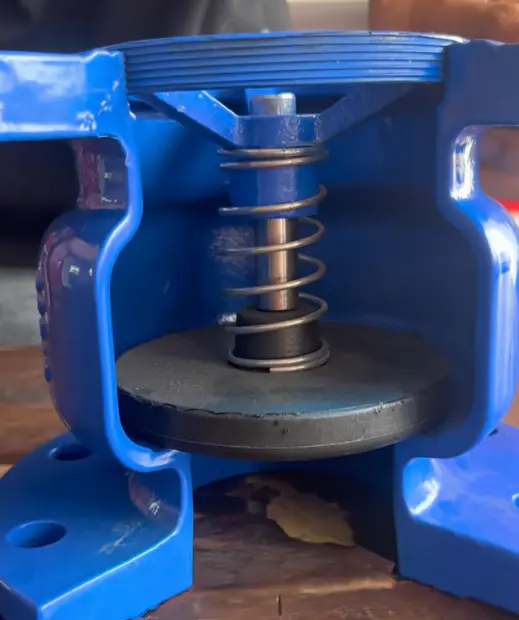

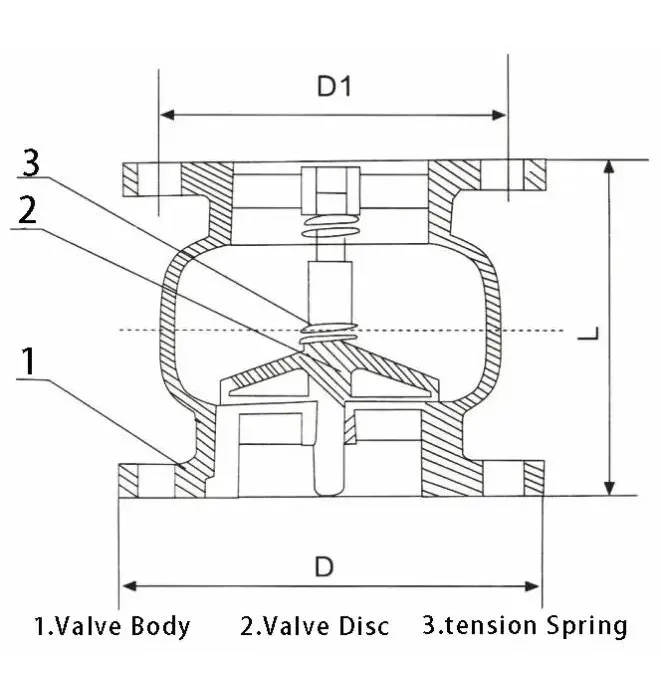

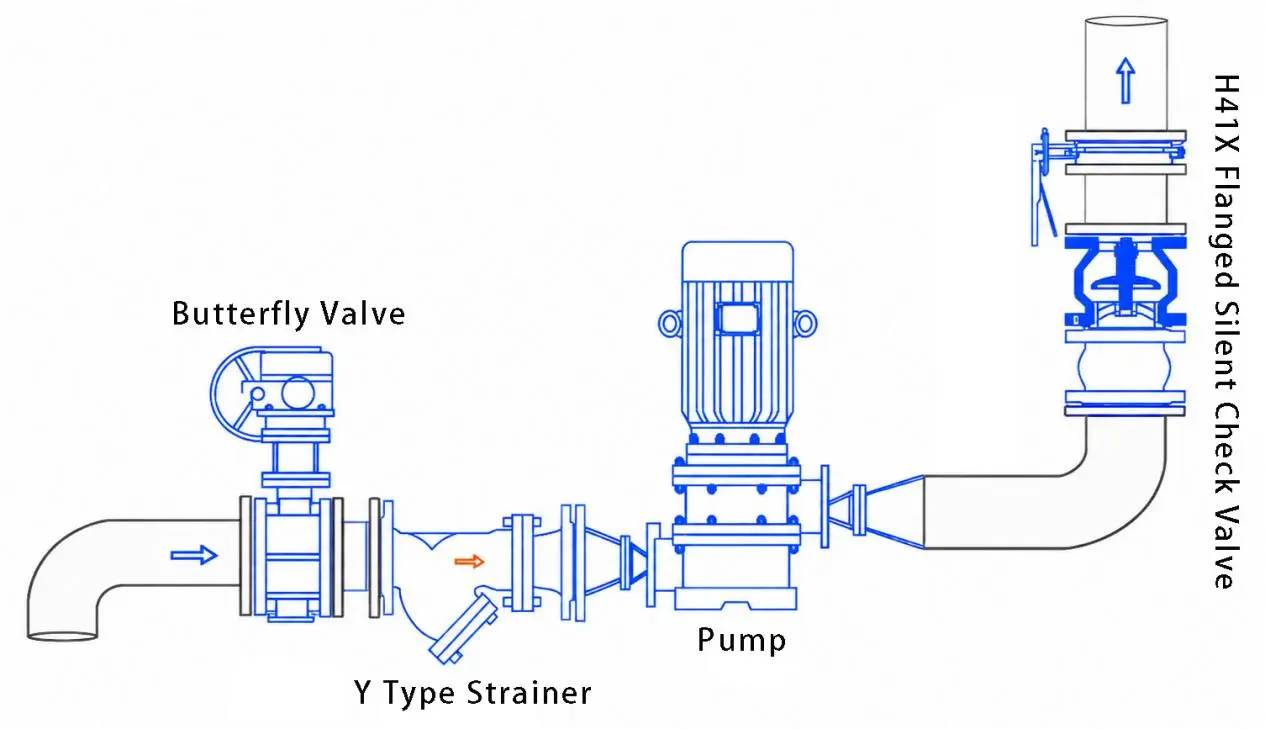

Бесшумный обратный клапан FUXEON®, также известный как односторонний клапан, относится к категории обратных клапанов подъемного типа. Изделие имеет оптимизированную конструкцию подъемного типа с пружинным возвратом, в основном состоящую из корпуса клапана, диска клапана, штока клапана, пружины и других основных компонентов. Он традиционно устанавливается на выпускном трубопроводе насоса и подходит для систем водоснабжения и вспомогательных трубопроводов, где давление превышает порог системы. Этот продукт преодолевает недостатки традиционных обратных клапанов, такие как высокий уровень шума и гидроудары. Благодаря конструкции закрытия с коротким ходом он обеспечивает плавное, безударное открытие и закрытие, а также бесшумную работу, полностью решая распространенные эксплуатационные проблемы, такие как обратный поток в трубопроводе и реверс оборудования.

Технические параметры:

бесшумный обратный клапан — это обратный клапан подъемного типа, в котором центральный подшипник перемещается вверх и вниз, поэтому они преимущественно устанавливаются вертикально. Для сердечников клапанов с двойными направляющими также возможна горизонтальная установка. Однако в клапанах большого диаметра вес диска клапана может вызвать односторонний износ направляющей втулки, что серьезно повлияет на уплотняющий эффект. Поэтому для клапанов большого диаметра рекомендуется вертикальная установка.

Каков принцип работы тихого обратного клапана?

Бесшумный обратный клапан FUXEON® работает полностью автоматически на основе среднего давления и механической конструкции возврата, не требуя ручного управления. Когда среда течет вперед, давление жидкости открывает тарелку клапана, обеспечивая нормальный поток воды в трубопроводе. Когда насос останавливается или среда демонстрирует тенденцию обратного потока, диск клапана быстро закрывается под действием собственной силы тяжести, силы возврата пружины и обратного давления среды, полностью блокируя канал обратного потока среды. Это защищает насос и двигатель от повреждений при обратном вращении, а также позволяет безопасно сбросить давление в контейнере трубопровода, обеспечивая стабильную работу всей жидкостной системы.

Основные характеристики продукта:

1. Тихая работа, отсутствие гидроудара

В продукте используется конструкция с коротким ходом закрытия, что приводит к чрезвычайно низкой скорости обратного потока среды в момент закрытия. Процесс пружинного возврата происходит плавно и без механического воздействия. Он эффективно подавляет и устраняет гидроудары и вибрационный шум в трубопроводе, обеспечивая плавную и бесшумную работу, отвечая требованиям малошумной работы высококачественных строительных и промышленных трубопроводов.

2. Стабильное уплотнение, долговечность

В диске клапана используется резиновая мягкая конструкция уплотнения, при этом уплотнительное кольцо полностью встроено в корпус клапана, что значительно снижает потери уплотнения, вызванные длительной средней эрозией. Между направляющим валом и направляющей рамой расположена неметаллическая смазочная втулка, которая делает открытие и закрытие тарелки клапана более плавным и гибким, исключает заедание и заедание, а также значительно улучшает стабильность продукта и срок службы.

3. Компактная конструкция и гибкая установка.

Интегрированная конструкция продукта компактна и занимает мало места, что облегчает сборку трубопровода и последующее обслуживание. Сердечник клапана имеет конструкцию подъемного движения вверх и вниз, что в стандартной комплектации поддерживает вертикальную установку; Модели с двойным направляющим клапаном малого и среднего диаметра допускают горизонтальную установку. Для клапанов большого диаметра (DN200-DN300) рекомендуется вертикальная установка, чтобы избежать одностороннего износа направляющей втулки из-за собственного веса диска клапана и обеспечить долгосрочную герметичность.

4. Широкая адаптируемость и высокая универсальность.

Обычно подходит для сетей водоснабжения и канализации высотных зданий, городского водоснабжения и насосных станций. Благодаря простым структурным изменениям его можно использовать в качестве обратного всасывающего клапана, адаптируясь к различным условиям трубопровода и удовлетворяя потребности однонаправленного управления жидкостью в различных сценариях гражданского и промышленного применения.

Реальный случай инженерного применения

В 2025 году в рамках проекта реконструкции системы водоснабжения и канализации высотных жилых домов в Восточном Китае была выбрана партия бесшумного обратного клапана FUXEON® DN150, равномерно установленного на выходе насосов централизованного водоснабжения. До модернизации существующие традиционные поворотные обратные клапаны создавали сильный гидравлический удар и шум трубопровода при запуске и остановке водяного насоса, влияя на условия жизни жильцов. Кроме того, оборудование часто выходило из строя, что приводило к высоким затратам на техническое обслуживание.

После замены клапанов на бесшумные обратные клапаны FUXEON® конструкция бесшумного закрытия с коротким ходом полностью решила проблемы гидроудара и шума. Шум при работе трубопровода был снижен до уровня ниже 55 децибел, что соответствует стандартам по снижению шума в жилых домах. Конструкция с мягким уплотнением полностью исключает обратный поток и колебания давления в трубопроводе. Оборудование работает стабильно более 12 месяцев без каких-либо нарушений герметичности и заклинивания клапанов. Частота отказов водяных насосов снизилась на 90%, что позволяет ежегодно экономить более 30 000 юаней на затратах на техническое обслуживание трубопроводов. Это в полной мере демонстрирует стабильность, снижение шума и энергосберегающие преимущества продукции FUXEON® в сценариях водоснабжения жилых домов.

Часто задаваемые вопросы

В1: Как ежедневно обслуживать и обслуживать бесшумный обратный клапан FUXEON®?

Для обеспечения долговременной стабильной работы рекомендуется каждые три месяца наносить антикоррозионное масло на канал потока клапана и уплотнительную поверхность, чтобы изолировать пыль и пятна воды, а также предотвратить образование ржавчины и накипи. Между тем, диск клапана и конструкция пружины проверяются ежеквартально на предмет износа, старения и заклинивания. Трубопроводные загрязнения регулярно очищаются для обеспечения гибкого открытия и закрытия клапана и надежной герметизации.

Вопрос 2: В каких случаях подходит горизонтальная и вертикальная установка клапанов?

Оптимальным способом установки бесшумных обратных клапанов FUXEON® является вертикальная установка, обеспечивающая наилучшую эксплуатационную стабильность. Изделия с двумя направляющими клапанами малого диаметра (DN40–DN150) подходят для сценариев с ограниченным вертикальным пространством и поддерживают горизонтальную установку. Клапаны большого диаметра (DN200-DN300) нельзя устанавливать горизонтально, чтобы избежать износа направляющей втулки под собственным весом диска клапана, что приведет к нарушению герметичности и сокращению срока службы; вертикальная установка обязательна.

В3: Каковы ограничения условий эксплуатации продукта?

Этот продукт подходит только для сред на водной основе с максимальной рабочей температурой 80 ℃. Он подходит для обычного водоснабжения и водоотведения, а также для промышленных систем оборотного водоснабжения, поддерживая номинальное давление 1,0 МПа и 1,6 МПа. Фактическое давление в трубопроводе не должно превышать номинальных параметров. Его можно использовать во вспомогательных системах для временного избыточного давления в трубопроводе, но он не подходит для высокотемпературных, сильно агрессивных сред, таких как нефть, газ или химическая коррозия, во избежание повреждения конструкции резинового уплотнения.
