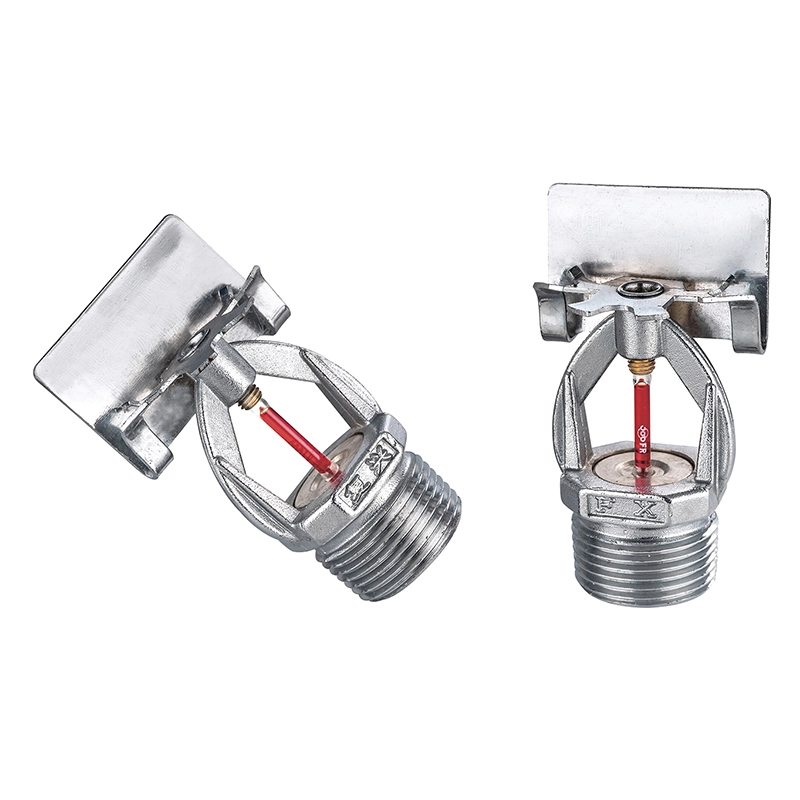

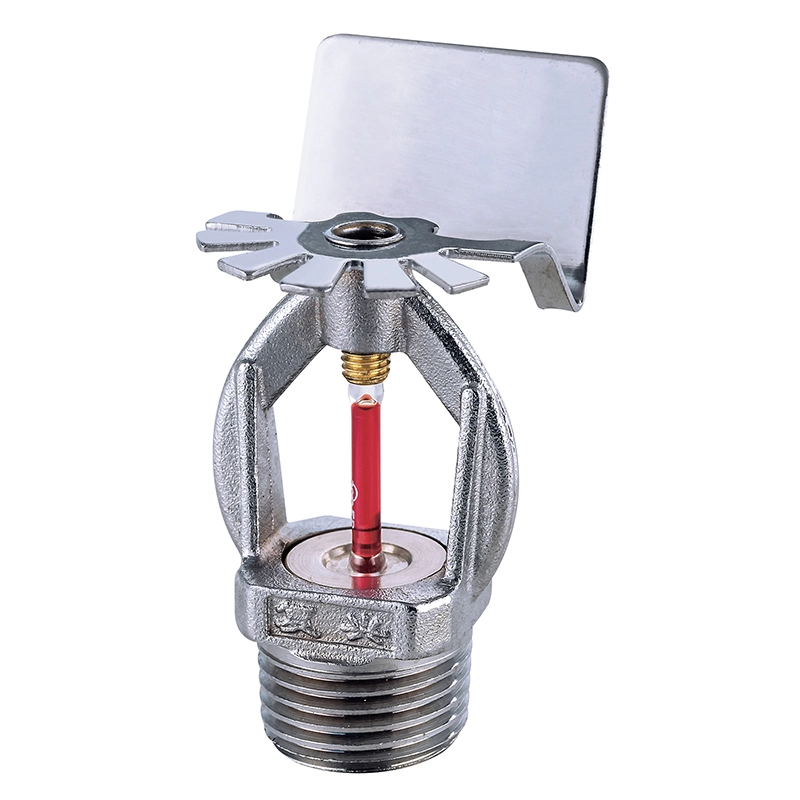

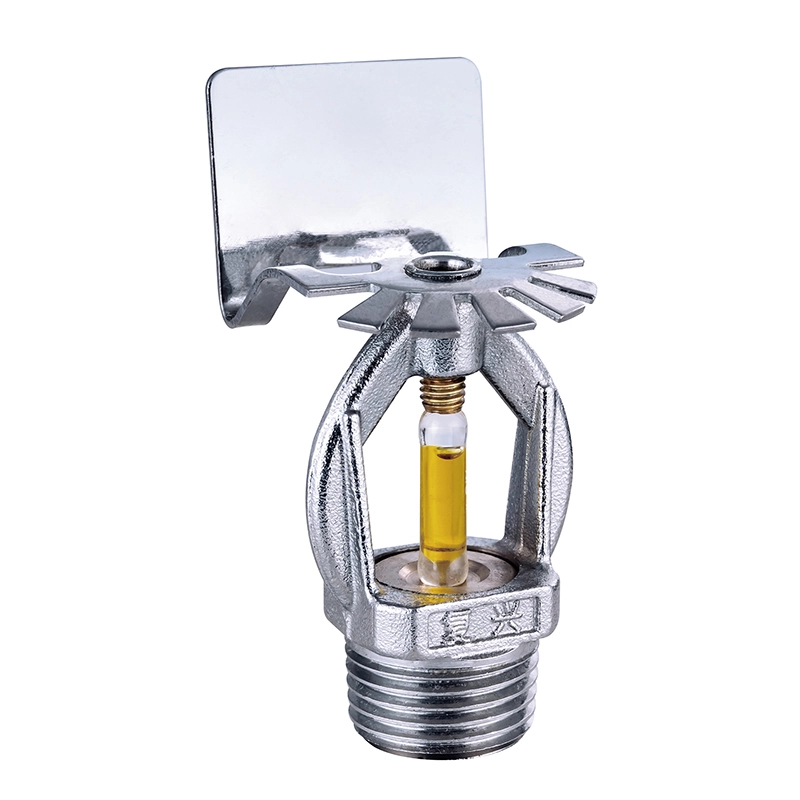

Боковой спринклер

В спринклере Sidewall используется термочувствительная стеклянная колба, которая активируется, когда температура окружающей среды достигает заданной рабочей температуры. Доступные температурные диапазоны включают 57°C, 68°C, 79°C, 93°C и 141°C, что позволяет выбирать их в соответствии с различными условиями окружающей среды.

Распыление

Направленное распределение

При возникновении пожара температура окружающей среды повышается, и стеклянная колба достигает номинальной температуры активации. Колба разбивается и высвобождает столб воды, который ударяется о дефлектор и перенаправляется вперед и наружу.

В отличие от вертикальных или подвесных спринклеров с кругово-симметричной формой струи, направленный дефлектор обеспечивает параболическое веерообразное распределение воды в направлении защищаемой зоны. Поэтому форма распыления является важным фактором при определении положения стены, расстояния между спринклерами и зоны покрытия.

Требования к покрытию

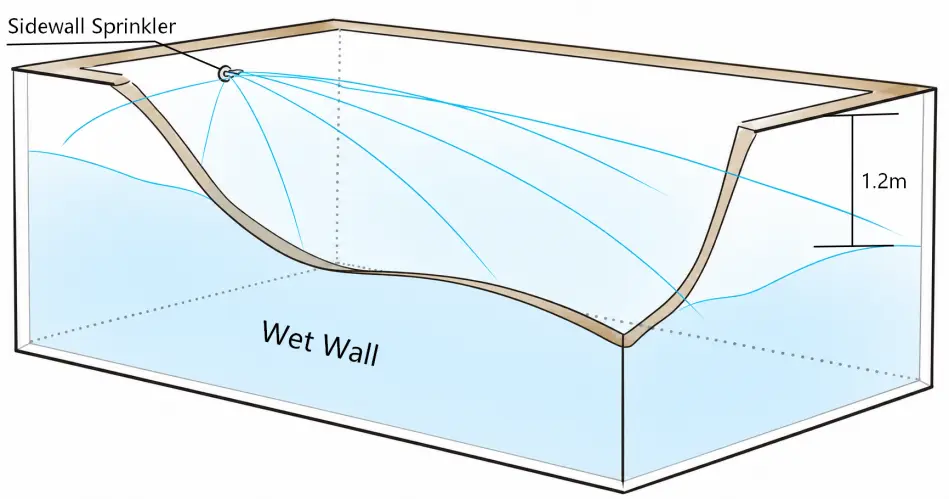

Стандартный спринклер для боковых стенок предназначен для зон с низким уровнем риска. Его использование в зонах среднего риска требует соответствующей специальной сертификации и проверки того, что форма распыления может смачивать противоположную стену и прилегающую торцевую стенку под рабочим давлением спринклера.

Фактическую зону защиты следует определять в соответствии с применимыми стандартами проектирования противопожарной защиты, планировкой здания, расстоянием между спринклерами, состоянием потолка и гидравлическими требованиями.

Конструкция продукта

Основные материалы

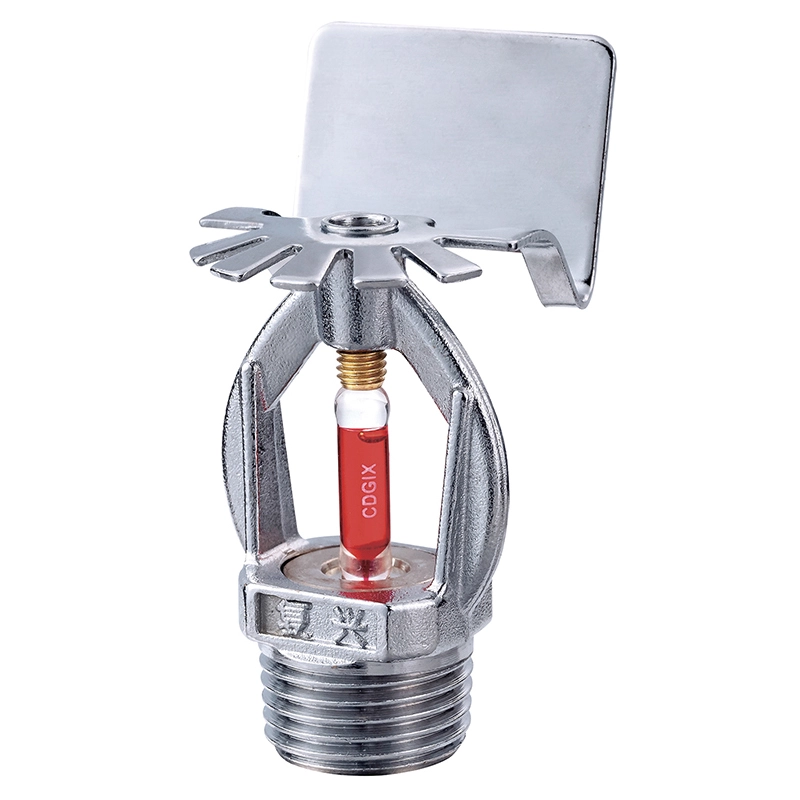

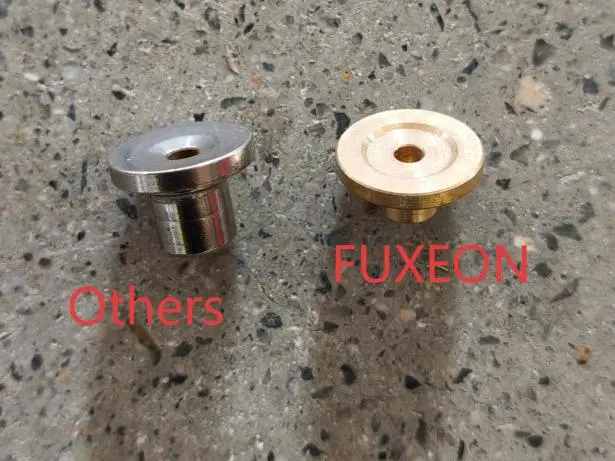

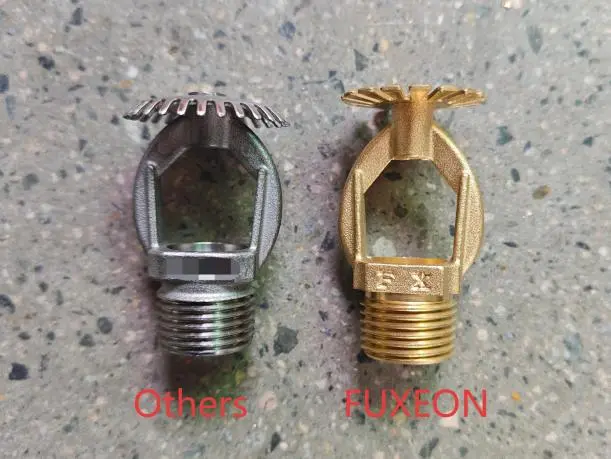

Спринклер FUXEON® состоит из корпуса из медного сплава, термочувствительной стеклянной колбы, уплотнений и дефлектора. Конструкция из медного сплава представляет собой подходящий вариант материала для применений, где важны коррозионная стойкость и способность выдерживать давление.

В некоторых недорогих разбрызгивателях для изготовления основной рамы используется цинковый сплав. По сравнению с конструкцией из медного сплава, изделия из цинкового сплава могут иметь более низкую коррозионную стойкость и устойчивость к давлению, что может повлиять на срок службы в сложных условиях.

Термальный элемент

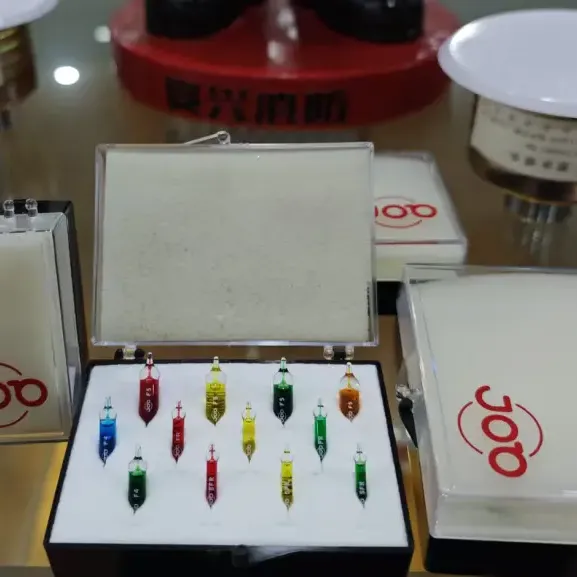

FUXEON® использует термочувствительные компоненты JOB. Стеклянная колба рассчитана на быструю тепловую реакцию и контролируемую температуру активации, помогая спринклеру реагировать, когда окружающая температура достигает заданного значения.

Эти термочувствительные компоненты используются в элитных зданиях, на кораблях, промышленных объектах и ​​в других средах, где важна надежность противопожарной защиты.

Технические данные

Сравнение продуктов

Различные конфигурации спринклеров обеспечивают разные схемы распределения воды и варианты установки. Следующее сравнение поможет покупателям оценить, какой спринклер на боковой, вертикальной или подвесной стойке больше подходит для конкретной планировки здания.

Установка

Установка на стену

Разбрызгиватель устанавливается горизонтально у стены на патрубке подачи воды. Его дефлектор направляет струю воды в сторону защищаемой зоны, создавая одностороннее параболическое распределение.

В жилых зданиях, общежитиях, гостиничных номерах, медицинских корпусах и офисных зданиях с плоскими крышами допускается использовать установку на боковых стенках, если это разрешено действующими требованиями к проектированию противопожарной защиты.

Расстояние установки

Поскольку спринклер расположен возле стены и имеет направленное распределение воды, расстояние установки и защитное расстояние должны учитывать расстояние между спринклерами, размеры помещения и расположение наиболее неблагоприятного потенциального источника пожара.

В системах, в которых используются два ряда спринклерных головок на боковой стенке, спринклеры следует располагать в шахматном порядке, если этого требует применимый стандарт проектирования. Если внутренний пролет превышает максимальное защитное расстояние, обеспечиваемое двумя противоположными рядами, между ними может потребоваться дополнительный ряд спринклеров.

Положение дефлектора

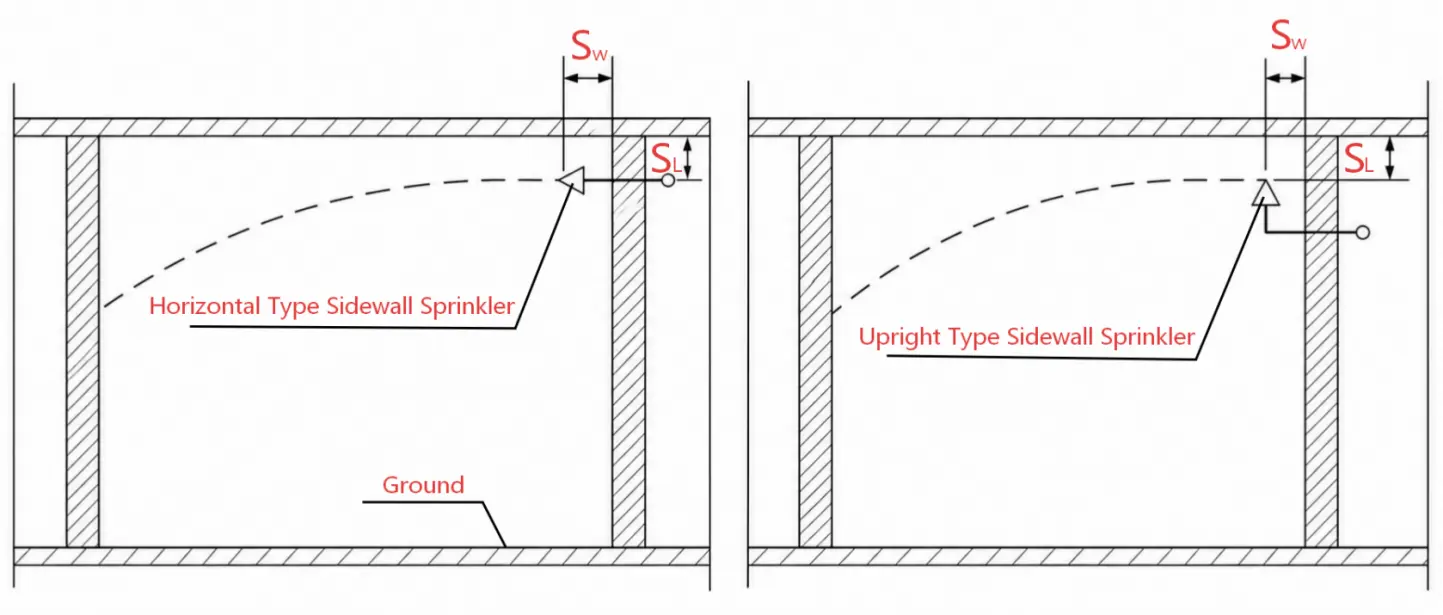

Расстояние установки между дефлектором, потолком и задней стеной влияет на распределение струи. Для стандартных приложений с покрытием предоставленные справочные размеры показаны ниже.

Фактические установочные размеры должны быть подтверждены в соответствии с типом спринклера, конструкцией здания, применимым стандартом противопожарной защиты и утвержденным проектом системы.

Приложения

Спринклер бокового пожаротушения FUXEON® может использоваться в жилых зданиях, общежитиях, гостиничных номерах, медицинских помещениях, офисных зданиях, на кораблях и промышленных объектах, где разрешена установка боковых стенок.

Это особенно полезно в помещениях, где конструкция потолка, архитектурная планировка или доступное место установки делают традиционную установку верхнего спринклера непригодной.

Сертификация

Настенный спринклер FUXEON® получил сертификацию CCCF в Китае, подтверждающую соответствие применимым китайским требованиям к противопожарной продукции.

FUXEON® также работает с сертифицированными системами управления GB/T 19001-2016/ISO 9001:2015, GB/T 24001-2016/ISO 14001:2015, GB/T 45001-2020/ISO 45001:2018 и GB/T 27922-2011.

Руководство по выбору

Температурный рейтинг

Температурный диапазон следует выбирать в соответствии с нормальной температурой окружающей среды вокруг спринклера и требованиями системы противопожарной защиты. FUXEON® предлагает варианты 57°C, 68°C, 79°C, 93°C и 141°C для различных условий установки.

Дизайн покрытия

При выборе следует учитывать размеры помещения, высоту потолка, расположение стен, расстояние между спринклерами, требуемое покрытие, условия водоснабжения и применимые стандарты пожарной безопасности. Направленная форма распыления означает, что положение разбрызгивателя следует тщательно проверять, чтобы обеспечить необходимое распределение воды по защищенным стенам и полу.

Часто задаваемые вопросы

Где его можно установить?

Спринклер предназначен для горизонтальной установки у стены и может использоваться в подходящих жилых, гостиничных, медицинских, офисных и других зданиях, где действующая конструкция противопожарной защиты допускает использование спринклеров на боковой стене.

Можно ли использовать его в зонах среднего риска?

Стандартные модели предназначены для зон с низким уровнем риска. Использование в зонах среднего риска требует соответствующей специальной сертификации и проверки того, что спринклер может обеспечить необходимое увлажнение противоположных и соседних стен в заданных условиях работы.

Какой температурный режим мне выбрать?

Температурный диапазон следует выбирать в соответствии с нормальной температурой окружающей среды вокруг спринклера и требованиями системы противопожарной защиты. Доступные номинальные значения варьируются от 57°C до 141°C.

Каков размер соединения?

В перечисленных моделях используется соединение BSP 1/2 дюйма (DN15). Другие конфигурации должны быть подтверждены FUXEON® в соответствии с требуемой моделью.

У вас есть минимальный заказ?

Для обычных продуктов FUXEON® поддерживает низкий минимальный объем заказа. Производство OEM-продуктов обычно занимает 30–40 дней, в зависимости от индивидуальных требований.

Предлагаете ли вы гарантию?

Да. FUXEON® предлагает 1-летнюю гарантию на свои латунные спринклерные системы пожаротушения при условии соблюдения применимых гарантийных условий.
