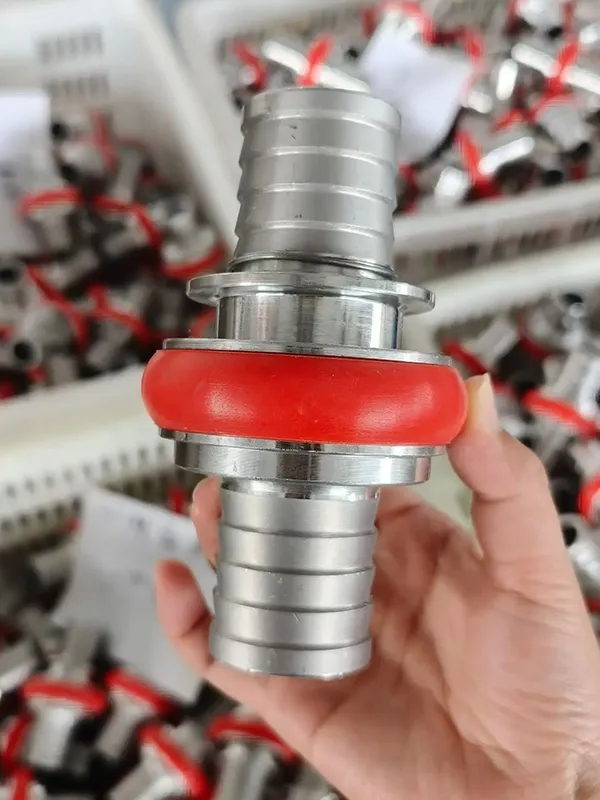

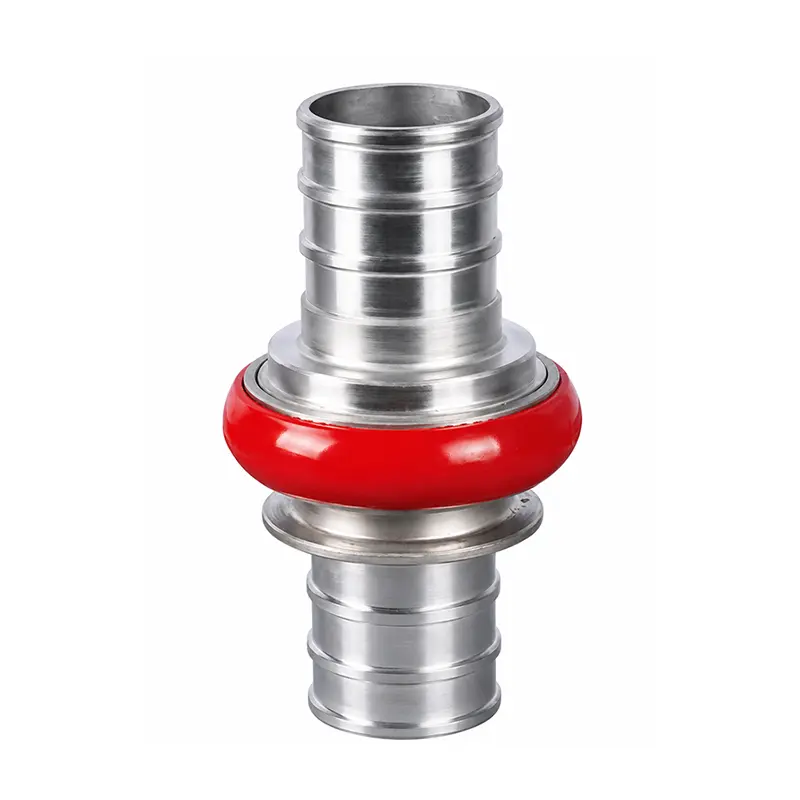

Соединительная муфта FUXEON® JIS Machino представляет собой быстроразъемный компонент, предназначенный для соединения пожарных рукавов, пожарных машин, посадочных клапанов, пожарных гидрантов и насадок. В нем используется внутренний ползун и конструкция фиксации пазов, обеспечивающая быстрое соединение без необходимости многократного вращения, необходимого для обычных резьбовых интерфейсов.
The Машинная муфта JISобычно поставляется в размерах DN40, DN50 и DN65, при этом в соответствии с требованиями проекта доступны дополнительные размеры. Соединение нажимного типа позволяет операторам подключать и отключатьпожарные рукавабыстро, что особенно полезно во время операций по тушению пожара, когда время соединения имеет решающее значение.
Продукция FUXEON® производится в соответствии с сертифицированными системами управления, включая GB/T 19001-2016/ISO 9001:2015, GB/T 24001-2016/ISO 14001:2015, GB/T 45001-2020/ISO 45001:2018 и GB/T 27922-2011.Посмотрите наши сертификаты.
Структура и механизм соединения
В муфте пожарного шланга машины используется прецизионная внутренняя пружина, которая вставляет ползунок в ответный паз после соединения охватывающего и охватывающего компонентов. Эта механическая блокирующая конструкция фиксирует соединение во время работы, а уплотнительное кольцо из высококачественной резины обеспечивает герметичное уплотнение между соединяемыми компонентами.
1
Вставьте охватываемый конец
Оператор вставляет штекерный конец в соответствующее гнездовое соединение (например,пожарный гидрантилипожарное сопло) до тех пор, пока механизм блокировки надежно не защелкнется.
2
Автоматическая блокировка и уплотнение
Внутренний подпружиненный слайдер фиксируется в пазу. Многоступенчатая противоскользящая конструкция обеспечивает правильное зацепление, а резиновое кольцо обеспечивает плотное прилегание.
3
Быстрое отключение
Для отсоединения просто нажмите на кольцевой механизм на мужской стороне, чтобы втянуть внутренний ползунок. Соединение мгновенно разрывается без поворота резьбового соединения.
Технические данные
Параметр
Спецификация
Стандартный
ДЖИС Б 9911
Размер
1 1/2", 2", 2,5", 3"; другие размеры доступны по запросу
Общие номинальные размеры
Ду40, Ду50, Ду65
Рабочее давление
16 бар
Рабочая среда
Вода, Пенная смесь
Материал
Латунь, Алюминий, Нержавеющая сталь
Уплотнительное кольцо
Резина
Метод литья
Литье под давлением, Гравитационное литье, Ковка
Обработка поверхности
Вибрационное шлифование, анодирование
Тип подключения
Быстрое соединение push-типа
Руководство по выбору материала

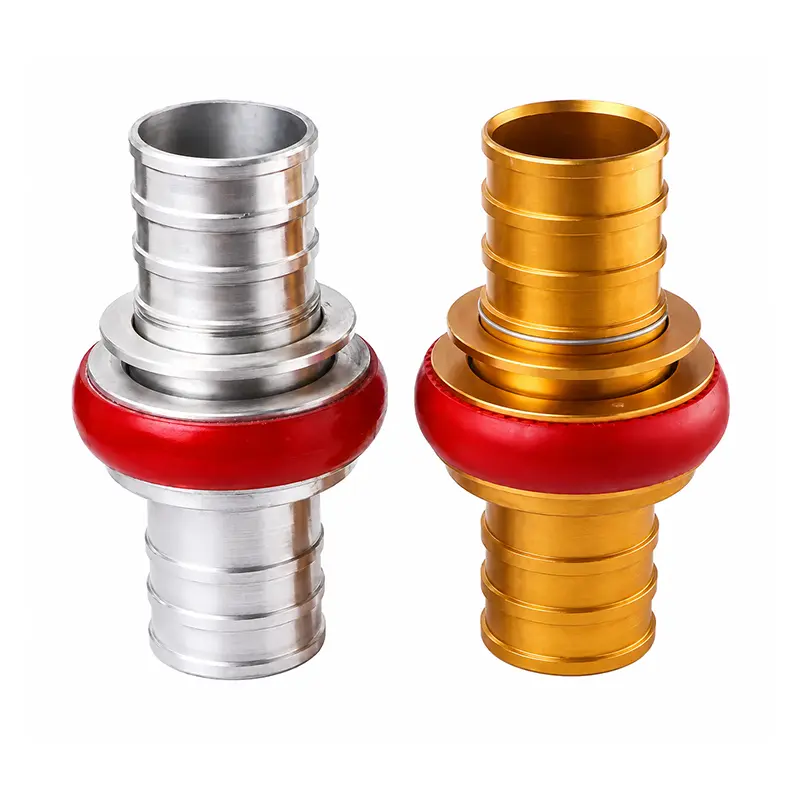

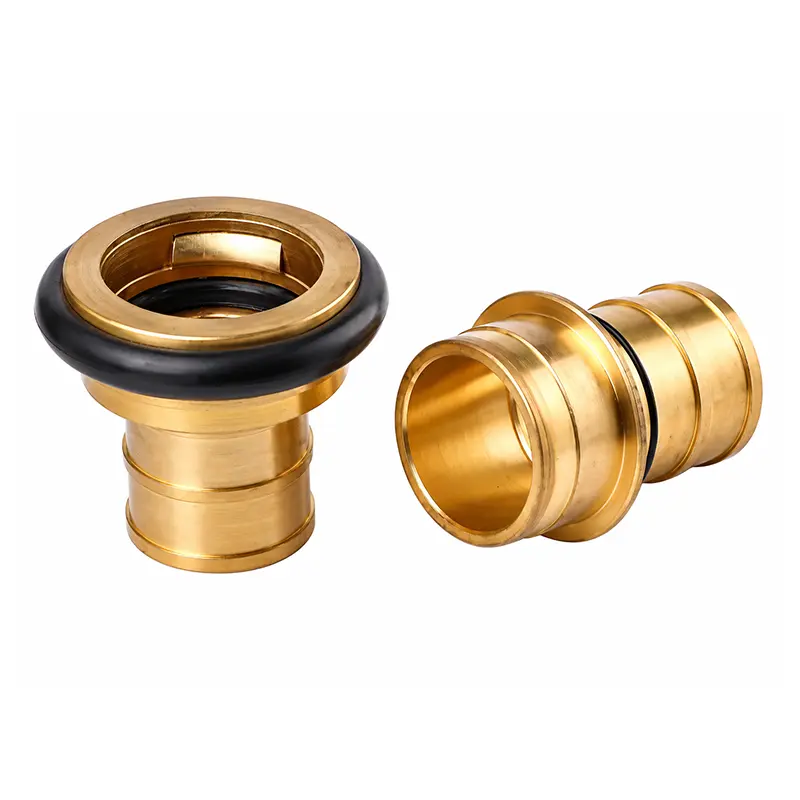

Соединительная муфта FUXEON® JIS Machino доступна из латуни, алюминия и нержавеющей стали. Выбор материала влияет на вес разъема, механическую прочность, коррозионную стойкость, условия эксплуатации и стоимость закупок.
Латунь
Типичная плотность~8,4–8,7 г/см³
Предел прочности~300–550 МПа
МассаТяжелый
Коррозия Рез.Хороший
РасходыСредний–высокий
ПриложениеОбщее пожаротушение
Алюминиевый сплав
Типичная плотность~2,7–2,8 г/см³
Предел прочности~150–310 МПа
МассаЛегкий
Коррозия Рез.Хороший
РасходыСередина
ПриложениеПортативное оборудование
Нержавеющая сталь
Типичная плотность~7,9–8,0 г/см³
Предел прочности~500–600 МПа
МассаТяжелый
Коррозия Рез.Отличный
РасходыВысокий
ПриложениеКоррозионные среды
Производство и проверка качества

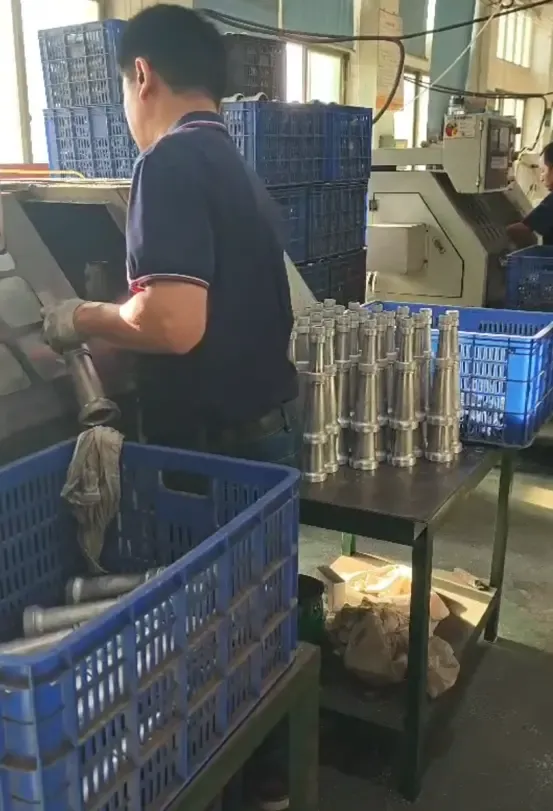

FUXEON® управляет собственным заводом по производству соединителей для пожарных шлангов, что позволяет корректировать производственные графики в соответствии с требованиями заказа, не полагаясь на агентов или дистрибьюторов. Производственный процесс поддерживает литье под давлением, гравитационное литье и ковку, что позволяет производить изделия из различных материалов, размеров и структурных конфигураций в соответствии с требованиями применения.

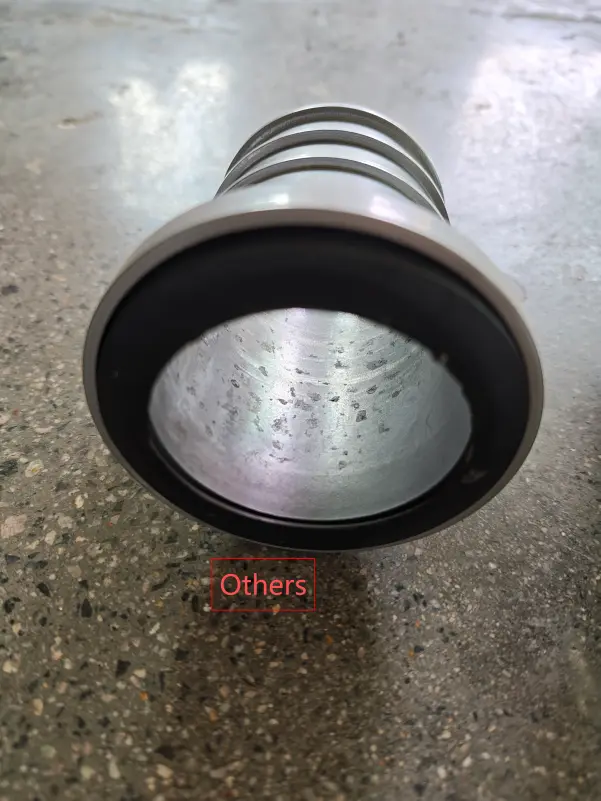

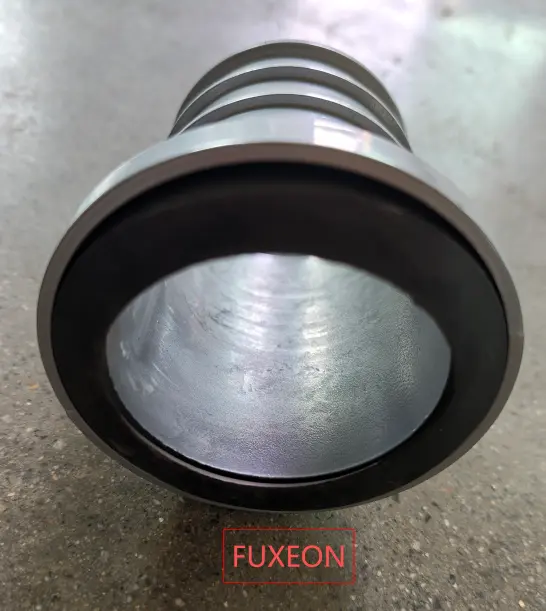

Внутренние стенки соединителей пожарных рукавов FUXEON® обработаны для обеспечения гладкой внутренней поверхности. Правильная обработка поверхности помогает уменьшить шероховатости, на которых могут задерживаться загрязнения или создаваться локальные точки коррозии. Для индивидуальных проектов FUXEON® поддерживает услуги OEM/ODM для специальных размеров и нестандартных конструкций в соответствии с чертежами заказчика или техническими требованиями.

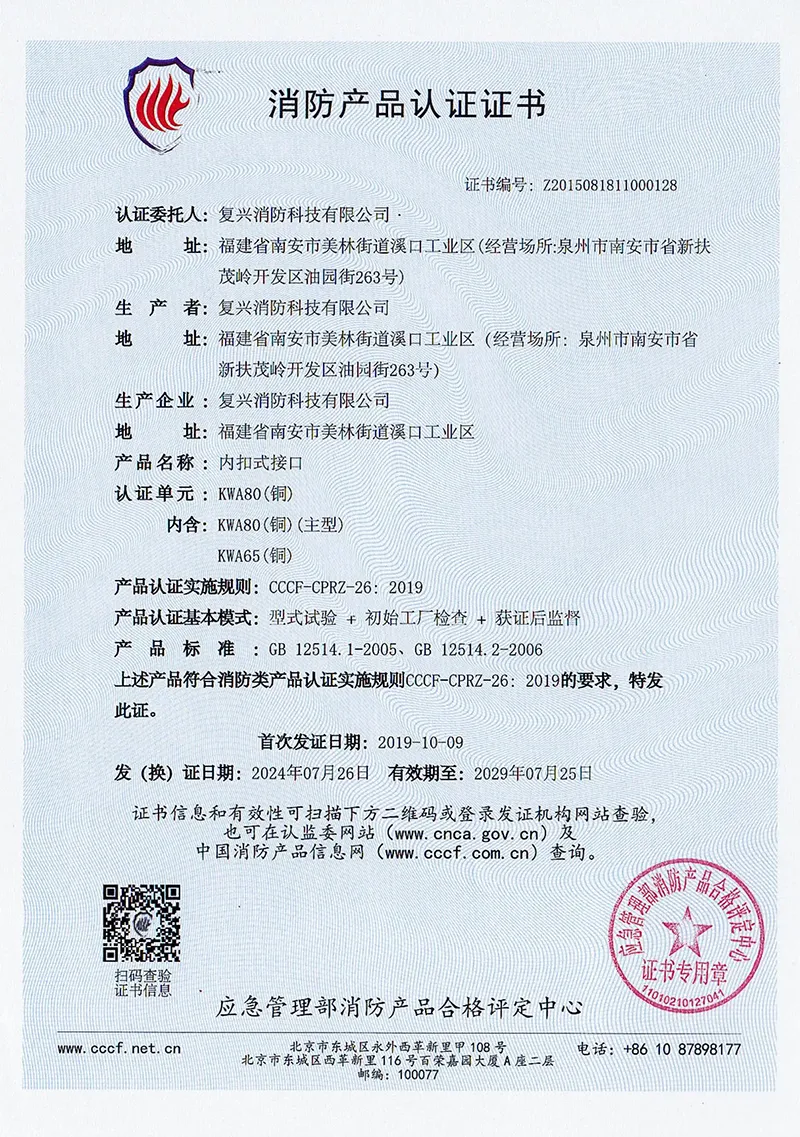

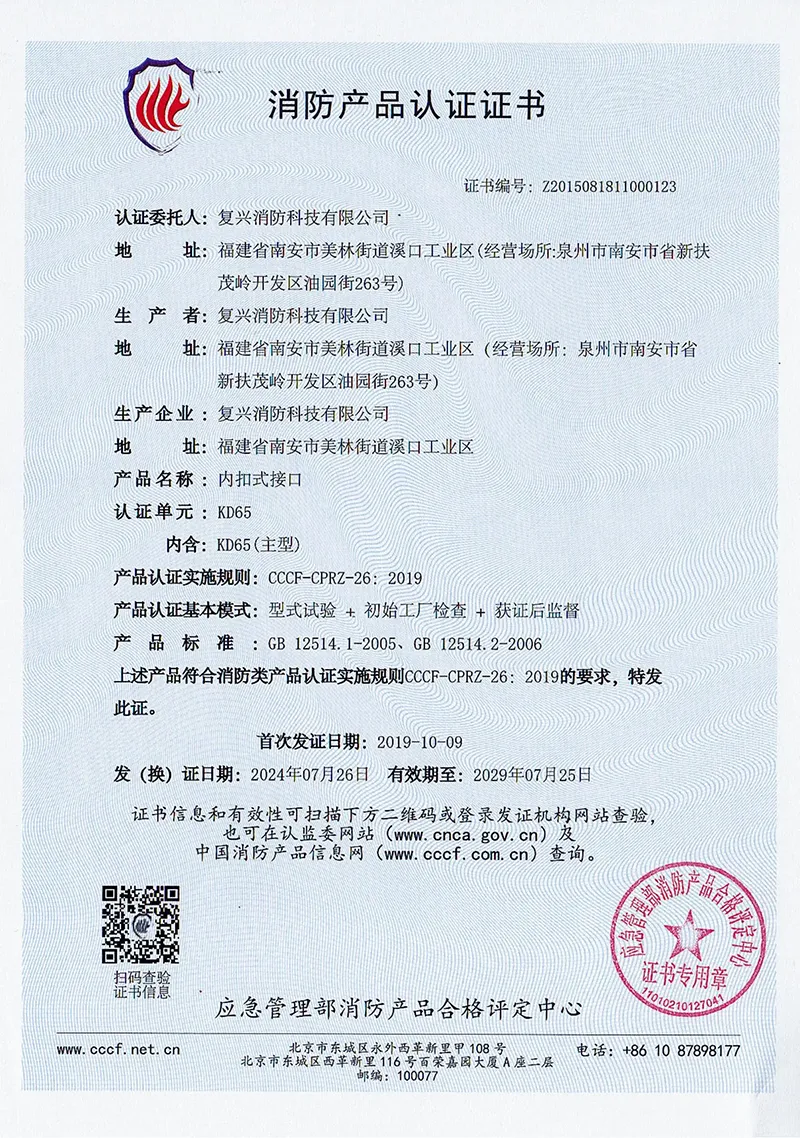

ФУКСЕОН®муфты для пожарных рукавовбыли сертифицированы Министерством по чрезвычайным ситуациям Китая и прошли испытания, охватывающие механические характеристики, характеристики герметизации, надежность соединения и долговечность материала.
Приложения
Соединительная муфта JIS Machino позволяет соединить пожарные шланги с совместимыми пожарными гидрантами, посадочными клапанами, пожарными машинами и насадками. Его конструкция быстрого соединения подходит для систем пожаротушения, где шланги необходимо эффективно подсоединять или заменять. Муфта также может использоваться в сельскохозяйственном орошении, на строительных площадках и в целях обеспечения безопасности на море, где требуются совместимые шланговые соединения и быстрое ручное управление.
Часто задаваемые вопросы
Что такое машинная муфта?
Муфта Machino представляет собой быстроразъемный соединитель для шланга, обычно используемый в пожаротушении и других приложениях для перекачки жидкостей. Он использует механическую запирающую конструкцию вместо того, чтобы полагаться исключительно на резьбовое соединение.
Как оно подключается и отключается?
Охватываемый конец вставляется в соответствующее гнездовое соединение, позволяя внутреннему подпружиненному ползунку войти в паз. Для отсоединения нажмите на кольцевой механизм на наружной стороне, чтобы освободить ползунок, а затем разделите компоненты.
Какие размеры и материалы доступны?
Общие номинальные размеры включают DN40, DN50 и DN65 (от 1 1/2 дюйма до 3 дюймов), другие размеры доступны по запросу. Мы предлагаем варианты из латуни, алюминия и нержавеющей стали в зависимости от рабочей среды.
Можно ли настроить его для моего проекта?
Да. FUXEON® поддерживает настройку OEM/ODM для особых размеров и нестандартных конструкций. Вы можете предоставить чертежи, размеры, требования к материалам или информацию о применении для оценки нашей команды инженеров.
Совместима ли муфта Machino со смесями пенопласта?
Да. Стандартное резиновое уплотнительное кольцо и внутренние материалы совместимы как с водой, так и с пенопластовыми смесями. Это делает его очень подходящим для систем пожаротушения на основе пены.
Каково стандартное рабочее давление?
Стандартное рабочее давление для нашей муфты JIS Machino составляет 16 бар (1,6 МПа). Убедитесь, что номинальное давление ваших шлангов и подключенного оборудования соответствует этой спецификации.
Как предотвратить утечку?
Мы используем качественные, износостойкие резиновые уплотнительные кольца. Внутренний подпружиненный ползунок обеспечивает равномерную механическую блокировку, предотвращая смещение или ослабление муфты под высоким давлением.
Как обслуживать муфту, чтобы не допустить протечек?
Регулярно проверяйте резиновое уплотнительное кольцо на наличие износа и трещин и при необходимости заменяйте его. Следите за тем, чтобы внутренний запирающий механизм не содержал песка, грязи и мусора. Нанесение небольшого количества силиконовой смазки может продлить срок службы уплотнения.
В чем разница между муфтами Machino и Storz?
В муфтах Machino используется соединение нажимного типа с внутренним запорным механизмом, который работает быстро и легко управляется. Муфты Storz имеют симметричную конструкцию с зубчатым замком. Выбор зависит от местных стандартов пожаротушения и существующего оборудования.
Каково время выполнения заказа и минимальный заказ?
Для стандартных размеров (DN40, DN50, DN65) небольшие партии обычно выполняются в течение 15 дней. Наш минимальный заказ является гибким, начиная с 1 штуки для оценки образца. Для запросов OEM/ODM время выполнения зависит от деталей настройки.
Готовы заказать муфты JIS Machino?
Прямые цены с завода · Доступен OEM/ODM · Сертифицированное качество
