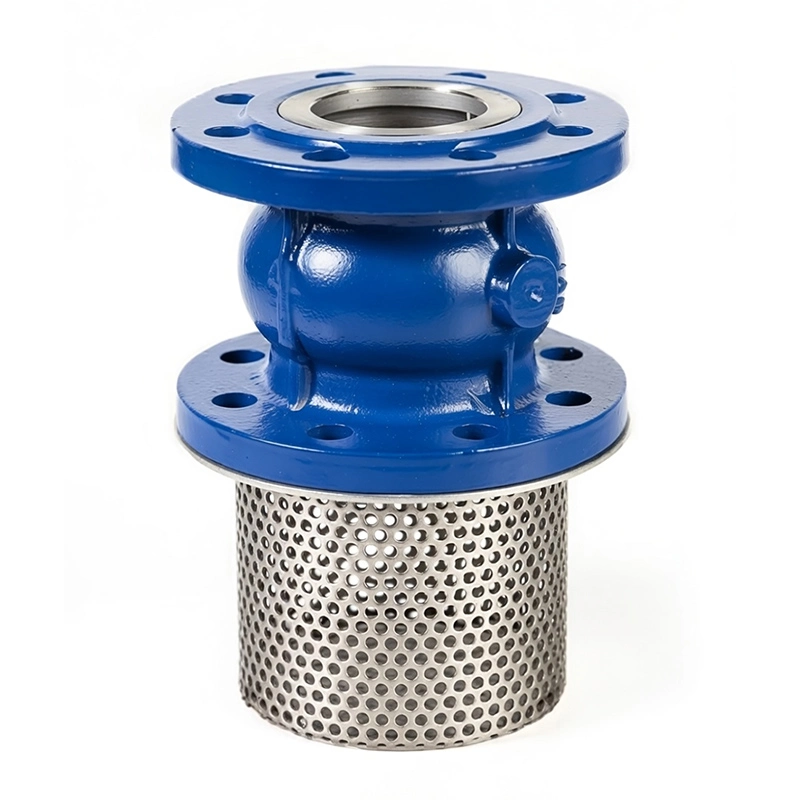

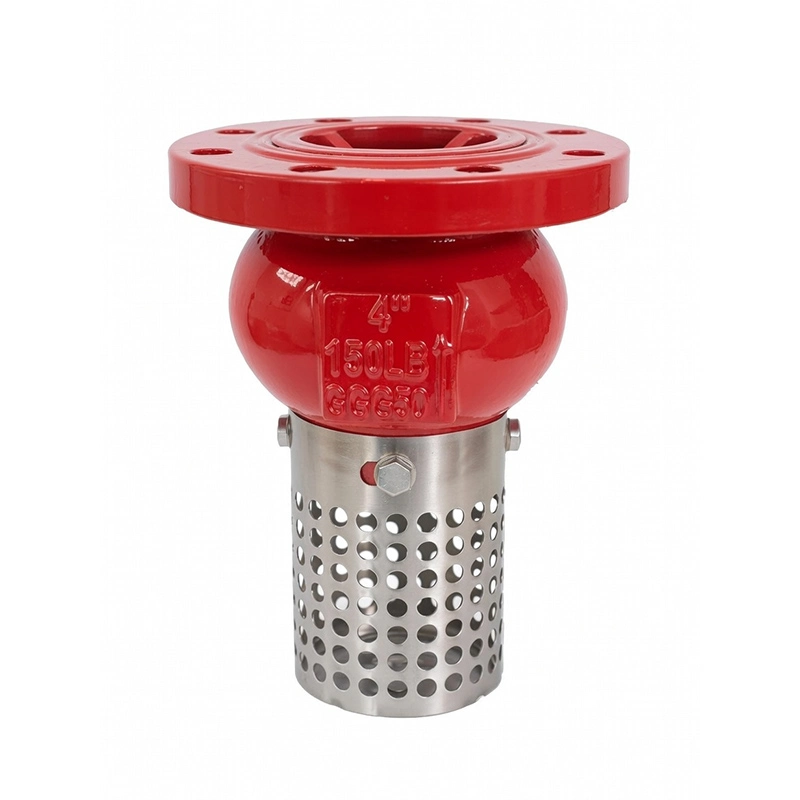

Ножной клапан

FUXEON® как профессиональный производитель. Обычно обратный клапан работает автоматически, обеспечивая только однонаправленный поток среды и предотвращая обратный поток. Когда давление жидкости течет в одном направлении, диск клапана открывается; когда жидкость течет в противоположном направлении, давление жидкости и вес тарелки клапана воздействуют на седло клапана, перекрывая поток жидкости. В основном он используется в трубопроводах, где среда течет только в одном направлении, обеспечивая только однонаправленный поток во избежание аварий.

Параметры:

Принцип работы ножного обратного клапана из ковкого чугуна:

При запуске водяного насоса: тарелка клапана открывается под отрицательным давлением, и жидкость всасывается в трубу.

Когда водяной насос останавливается: диск клапана закрывается под действием силы тяжести или силы пружины, предотвращая обратный поток жидкости и сохраняя всасывающую трубу заполненной жидкостью.

Основные типы донных обратных клапанов: По конструкции их можно разделить на однодисковые донные клапаны, уплотнение которых зависит от веса тарелки клапана, и двухдисковые донные клапаны, которые обладают хорошими герметизирующими характеристиками и подходят для работы с высоким напором или в агрессивных средах. По способу соединения их можно разделить на фланцевые, резьбовые и сварные.

Сценарии применения:

Нижние клапаны могут использоваться в системах центробежных насосов для обеспечения нормального самовсасывания (например, орошение сельскохозяйственных угодий, системы пожаротушения). Нижние клапаны также можно использовать в автоцистернах/резервуарах для предотвращения обратного потока среды.

Часто задаваемые вопросы

Q1: Основные сценарии применения

A: Широко используется в водяных насосах, водоснабжении и дренаже, сельскохозяйственном ирригации, промышленной очистке воды, системах противопожарного водоснабжения, колодцах, резервуарах и канализационных всасывающих трубопроводах.

В2: Каковы его структурные преимущества?

A: Компактная интегрированная конструкция с нижним сетчатым фильтром. Простая конструкция, гибкое открытие и закрытие, низкое сопротивление потоку, стабильная односторонняя герметичность, простота установки и низкие затраты на техническое обслуживание.

В3: Какие характеристики и классы давления предоставляются?

A: Полные размеры DN от DN25 до DN300. Уровни давления PN10 и PN16 являются стандартными. Типы резьбовых и фланцевых соединений являются дополнительными и подходят для различных трубопроводных систем.

В4: Как правильно установить и поддерживать?

A: Установите вертикально на самом нижнем конце всасывающей трубы фильтром вниз. Регулярно очищайте сетчатый фильтр, чтобы предотвратить засорение, и регулярно проверяйте уплотнительные детали, чтобы убедиться в отсутствии утечек и обратного потока воды.
