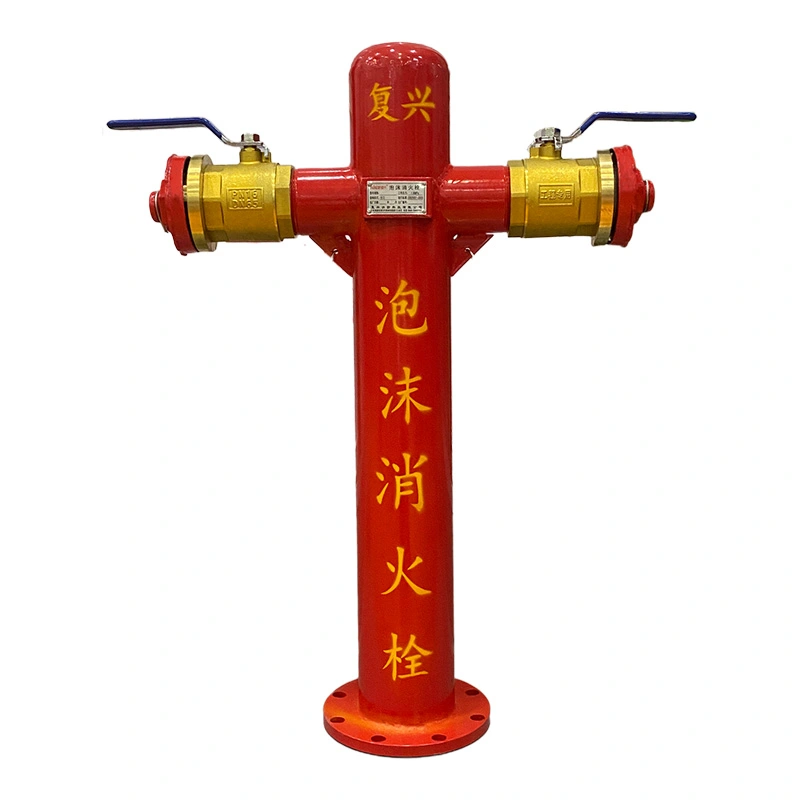

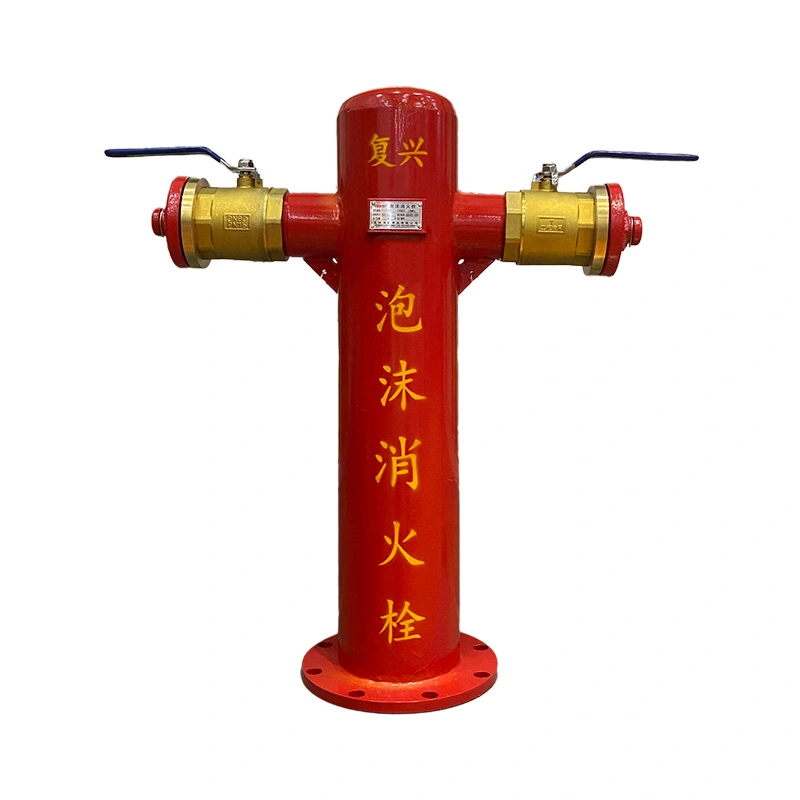

Пенный пожарный гидрант

Пенный пожарный гидрант в основном состоит из фланцев, цилиндра, шаровых кранов и резьбы пожарной трубы. FUXEON® улучшает традиционную конструкцию за счет использования нижней пластины клапана для уплотнения. Давление среды может способствовать усилию уплотнения, помогая поддерживать эффективность уплотнения во время работы под давлением.

Дизайн розетки

Двойные выпускные порты

Пенный пожарный гидрант FUXEON® имеет два выпускных отверстия DN65 или DN80, каждое из которых контролируется отдельным латунным шаровым краном. Выходы можно подсоединить к совместимым пожарным шлангам и расположенному далее оборудованию для выпуска пены.

Если требуется только один выпуск, шаровой кран на неиспользуемом выпуске можно закрыть. Это предотвращает утечку пенного раствора и помогает поддерживать необходимый расход и давление на рабочем выходе.

Уплотнительная структура

Нижняя пластина клапана выполняет основную функцию уплотнения внутри гидранта. Среднее давление способствует усилению уплотняющей силы, обеспечивая простую структуру для подачи раствора пены под давлением.

Технические данные

Основные характеристики

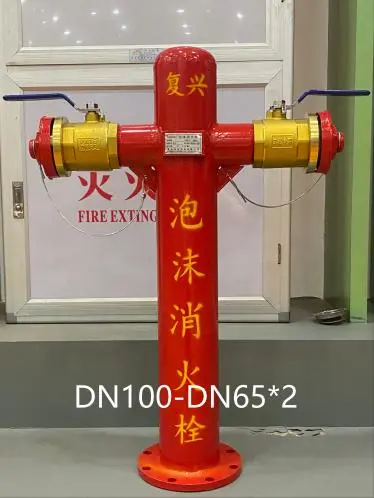

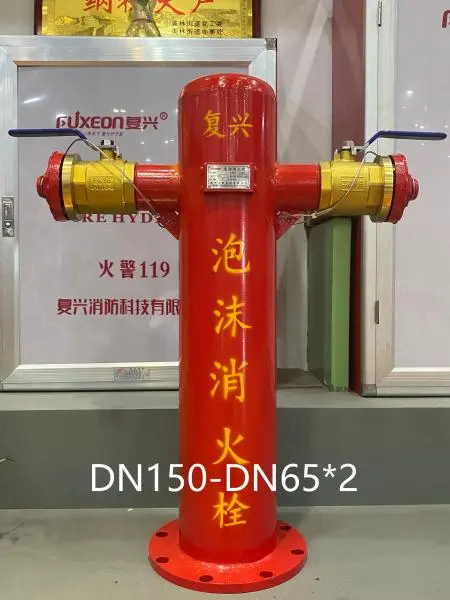

Доступные конфигурации охватывают входные соединения DN100 и DN150 с выпускными отверстиями DN65 или DN80. Подходящую модель следует выбирать в зависимости от диаметра трубопровода, подключаемого противопожарного оборудования, требуемого расхода и конструкции системы.

Подключение оборудования

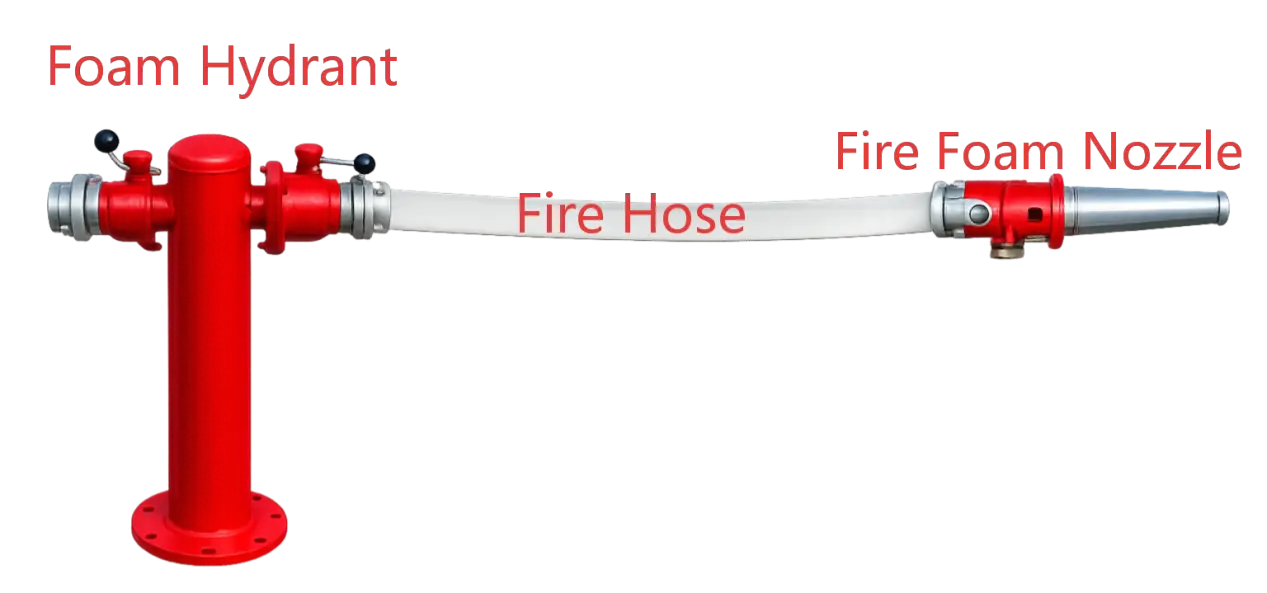

Шланговое и пенное оборудование

Пожарный гидрант имеет два выхода DN65 или DN80 для подключения совместимых пожарных шлангов. Шланг может быть подсоединен к пенному пистолету для ручного выпуска пены или подсоединен через подходящий шланг или трубопровод к датчику пены в соответствии с конструкцией системы.

Размер соединения и муфта должны соответствовать выбранному пенопистолету, датчику пены, шлангу и рабочему давлению. При использовании только одного выхода второй шаровой кран можно закрыть, чтобы предотвратить утечку раствора пены и поддерживать необходимый расход и давление на рабочем выходе.

Материал и идентификация

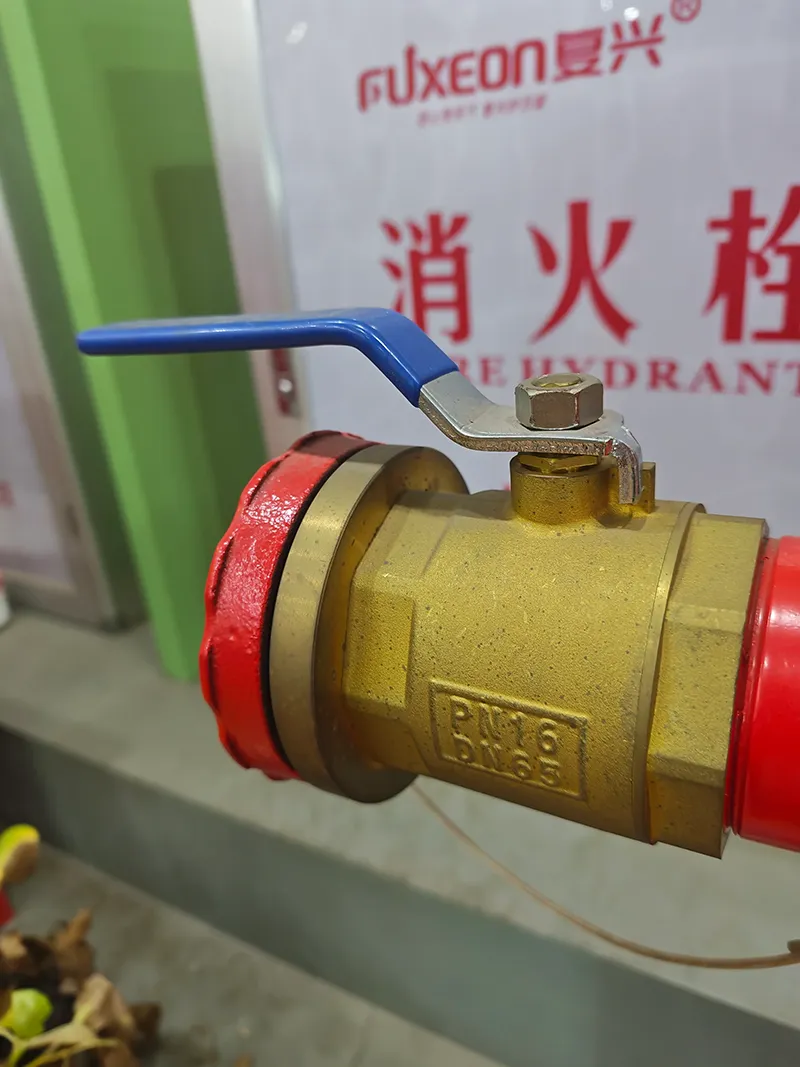

Латунный шаровой кран

FUXEON® использует латунные шаровые краны в качестве элементов управления шланговыми соединениями. Латунь обеспечивает коррозионную стойкость и механическую прочность в рабочей среде и позволяет каждому выпускному отверстию работать независимо.

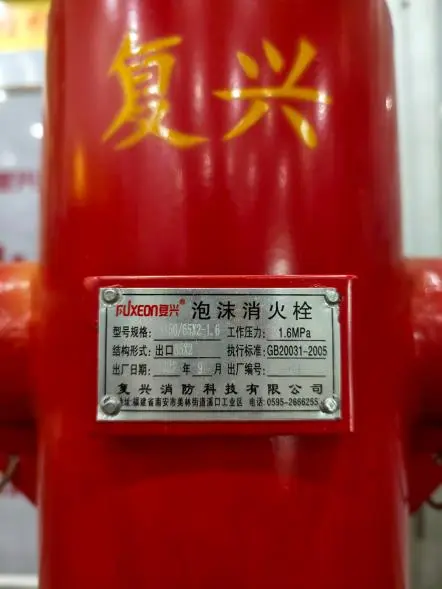

Этикетка продукта

Каждый пожарный гидрант производства FUXEON® имеет специальную идентификационную этикетку, содержащую производственную информацию. Этикетка позволяет пользователям идентифицировать дату производства и применимые стандарты продукции, обеспечивая возможность отслеживания во время установки и обслуживания.

Установка

Расположение трубопровода

В пенной системе следует использовать стационарные резервуары для хранения пены в соответствии с конструкцией системы. Пенные пожарные гидранты следует располагать равномерно по внешнему краю противопожарной насыпи, при этом расстояние между пенными пожарными гидрантами не должно превышать 60 метров в соответствии с предусмотренными требованиями к монтажу.

Окончательная планировка должна учитывать защищаемую зону, расположение пенопроводов, доступ к шлангам, требования к пожаротушению и применимые правила противопожарной защиты.

Метод работы

Во время тушения пожара шланг подсоединяется к необходимому выпускному отверстию и открывается соответствующий латунный шаровой кран для выпуска пенной смеси.

Если требуется только один выход, клапан на другом выходе должен оставаться закрытым. Это помогает предотвратить ненужный слив раствора пены и поддерживать доступный поток через рабочее отверстие.

Приложения

Промышленная противопожарная защита

Пожарный гидрант предназначен для систем пожаротушения на основе пены, где раствор пены необходимо доставлять из стационарного трубопровода в подключаемое к шлангу или стационарное сливное оборудование.

Типичные области применения включают нефтехимические предприятия, нефтеперерабатывающие заводы, нефтехранилища, авиационные ангары и другие промышленные помещения, где для защиты от пожара горючих жидкостей требуются системы пенного пожаротушения.

Контроль качества

Тестирование продукта

Перед поставкой продукция FUXEON® тестируется для проверки ее качества и эксплуатационных характеристик. Пожарный гидрант имеет определенные конфигурации входного и выходного отверстий, а также специальную идентификационную этикетку для облегчения выбора и отслеживания продукта.

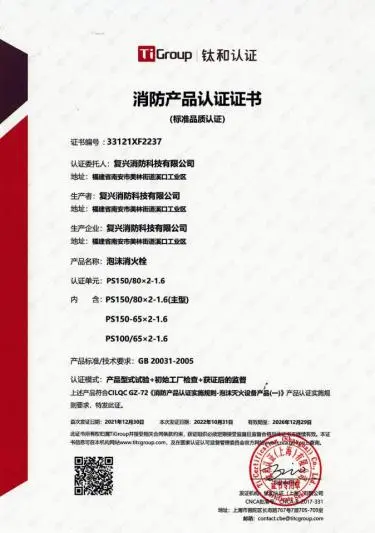

Продукты имеют сертификаты, выданные сторонним испытательным учреждением TI Group, предоставляющие подтверждающую документацию для проверки качества продукции.

Системы управления

FUXEON® работает в соответствии с сертифицированными системами управления, включая GB/T 19001-2016/ISO 9001:2015, GB/T 24001-2016/ISO 14001:2015, GB/T 45001-2020/ISO 45001:2018 и GB/T 27922-2011.

Руководство по выбору

Размер соединения

Размер входного отверстия должен соответствовать трубопроводу пеносмеси, а размер выходного - подключаемому пожарному рукаву или оборудованию для слива пены. FUXEON® предлагает конфигурации входа DN100 и DN150 с вариантами выхода DN65 или DN80.

Эксплуатация розетки

Два выхода позволяют использовать различные конфигурации пожаротушения. Оба можно использовать, когда конструкция системы требует одновременного сброса, в то время как одно выпускное отверстие может оставаться закрытым, когда используется только один шланг или сливное устройство.

Часто задаваемые вопросы

Какова его основная функция?

Пенный пожарный гидрант устанавливается на трубопровод пенной смеси и подает пенный раствор к подключенному противопожарному оборудованию, такому как шланги, пенные пистолеты или пенные мониторы.

К какому оборудованию он может подключаться?

Выходы можно подключать к совместимым пожарным шлангам. Эти шланги затем можно подсоединить к пенному пистолету для ручного управления или к датчику пенообразования через подходящий соединительный узел.

Можно ли использовать только одну розетку?

Да. Если требуется только одно выпускное отверстие, шаровой клапан неиспользуемого выпускного отверстия можно закрыть, чтобы предотвратить утечку раствора пены и помочь поддерживать необходимый расход и давление.

Каково номинальное давление?

Перечисленные модели ПС100-65х2, ПС150-65х2 и ПС150-80х2 имеют номинальное давление 1,6 МПа.

Каковы доступные размеры входных отверстий?

В перечисленных моделях используются впускные соединения DN100 или DN150 с двойными выпускными патрубками DN65 или DN80.

Каково максимальное расстояние между гидрантами?

Согласно предусмотренным требованиям к установке, пенные пожарные гидранты должны быть расположены равномерно по внешнему краю противопожарной насыпи, расстояние между ними не должно превышать 60 метров. Окончательная договоренность должна соответствовать применимым нормам проектирования и пожарной безопасности.

Отслеживается ли продукт?

Да. Продукция FUXEON® снабжена специальными идентификационными этикетками, содержащими информацию о производстве, включая дату производства и применимые стандарты.
